Casgen Sgriw Twin Conigol: Canllaw Cyflawn i Fanylebau, Cymwysiadau a Dethol

2026-08-05 0 Gadewch neges i mi

Gan yTîm Technegol Nanhaiya— Peirianneg Sgriw a Casgen, Zhoushan · Wedi'i adolygu am gywirdeb ffatri · ~ darllen 10 munud

Ateb cyflym

Mae casgen sgriw gefell gonigol yn gydran allwthio deuol taprog lle mae dwy sgriw gonigol yn cylchdroi y tu mewn i gasgen gonigol gyfatebol. Mae'r geometreg taprog yn darparu bwydo cryf a chywasgu uchel mewn hyd byr, a dyna pam y mae'rsgriw twin conigol a casgenyw'r dewis safonol ar gyfer pibell PVC, proffil, taflen ac allwthio WPC.

Os ydych chi'n rhedeg llinell PVC neu bren-blastig, mae'rcasgen sgriw twin conigolyw un o'r rhannau sy'n penderfynu yn fwyaf uniongyrchol eich allbwn, ansawdd toddi a chost rhedeg. Dewiswch y maint, y deunydd neu'r cliriad anghywir a byddwch yn talu amdano mewn amser traul, sgrap ac amser segur. Mae'r canllaw hwn yn ymdrin â sut mae casgen sgriw conigol yn gweithio, y manylebau sydd o bwys pan fyddwch chi'n prynu, sut mae'n wahanol i acasgen sgriw twin cyfochrog, a sut i ddewis, gosod a chynnal un — wedi'i ysgrifennu o safbwynt ffatri sy'n peiriannu'r rhannau hyn bob dydd.

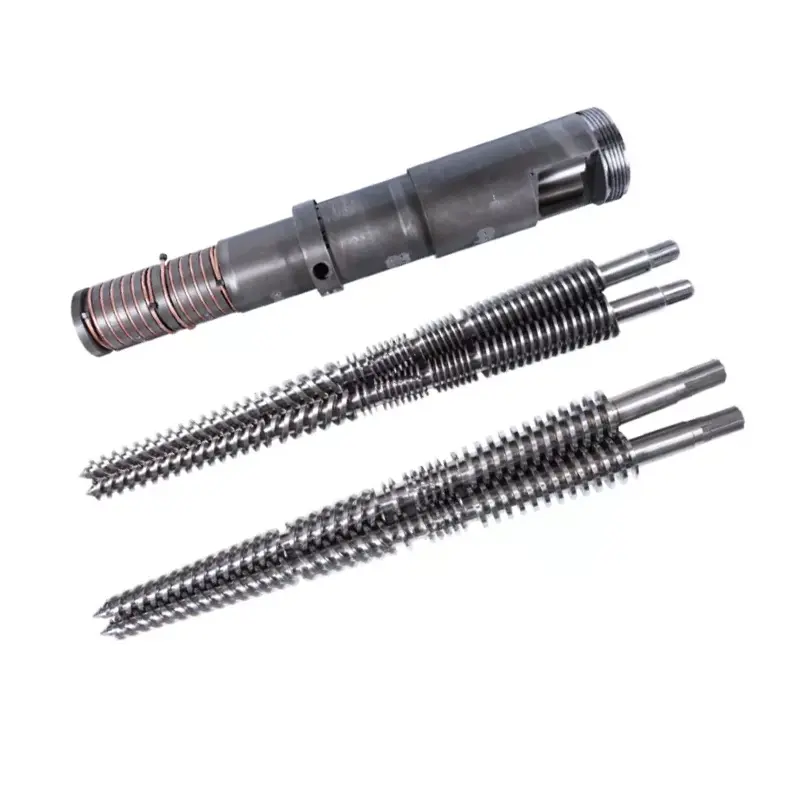

Conical twin screw barrel manufactured by Nanhaiya — Sgriw twin conigol a set casgen - mae'r tyllau taprog yn rhoi cywasgiad hyd byr sy'n ddelfrydol ar gyfer PVC sy'n sensitif i wres.

Sut mae casgen sgriw twin conigol yn gweithio

Yn aallwthiwr sgriw twin conigol, mae dwy sgriw yn eistedd ochr yn ochr ar ongl fach, yn llydan ar y pen bwydo ac yn gul ar y pen marw. Mae'r gasgen yn tyllu tapr i gyd-fynd. Wrth i ddeunydd crai symud o'r parth porthiant diamedr mawr i'r parth mesuryddion diamedr bach, mae'r cyfaint crebachu yn ei gywasgu a'i blastigoli tra bod y hediadau rhyng-ryngol yn cyfleu ac yn cymysgu. Oherwydd bod y ddau sgriw yn gwrth-gylchdroi ac yn rhyng-rhwyll yn llawn, mae'r sgriw deuol gonigol a'r gasgen yn gweithredu bron fel pwmp dadleoli positif - allbwn cyson ar gneifio isel, ysgafn, sy'n amddiffyn polymerau sy'n sensitif i wres fel PVC.

Mae'r broses yn rhannu'n dri cham:

Bwydo a chludo- mae'r diamedr pen porthiant mawr yn rhoi cyfaint cymeriant mawr, felly mae cymysgeddau powdr a deunydd dwysedd isel (fel cymysgedd sych PVC) yn cael eu tynnu i mewn yn ddibynadwy heb bontio.
Cywasgu a phlastigeiddio- mae'r tapr yn lleihau cyfaint y sianel ar ei hyd, gan gywasgu'r deunydd, gyrru aer allan a'i doddi trwy wres cyfun a gwaith mecanyddol.
Mesuryddion a gollwng— mae'r parth mesur cul yn adeiladu gwasgedd sefydlog ac yn gwthio tawdd unffurf, homogenaidd drwy'r dis ar gyfradd reoledig.

Mae'r gasgen yn gwneud mwy na chartrefu'r sgriwiau. Mae'n cario'r parthau gwresogydd ac oeri sy'n dal pob cam ar y tymheredd cywir. Mae casgenni Nanhaiya yn defnyddio dyluniad gwresogi ac oeri aml-barth - yn nodweddiadol parthau porthiant, cywasgu a homogeneiddio - gyda awyru gwactod dewisol i dynnu lleithder a chyfnewidion allan o'r tawdd, sy'n bwysig ar gyfer cyfansoddion llenwi a hygrosgopig.

Manylebau allweddol i'w gwirio cyn i chi brynu

Gall dwy gasgen gonigol edrych yn union yr un fath a pherfformio'n wahanol iawn. Dyma'r manylebau sy'n pennu ffit, allbwn a bywyd traul - y niferoedd y dylech eu cadarnhau ar unrhyw ddyfynbris.

Eitem fanyleb	Beth mae'n ei olygu	Pam ei fod yn bwysig
Cymhareb diamedr	Y diamedr porthiant / diwedd marw, e.e. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Yn gosod y dosbarth peiriant a'r band allbwn - rhaid iddo gyd-fynd yn union â'ch model allwthiwr
Cymhareb L/D	Hyd prosesu effeithiol yn erbyn diamedr	Hyd effeithiol hirach = mwy o amser preswylio ar gyfer ymasiad llawn a dad-nwyo
Gradd deunydd	Dur nitrid 38CrMoAlA, W6Mo5Cr4V2, dur powdr HIP, neu ddeufetel	Yn gyrru'n uniongyrchol bywyd traul a gwrthsefyll cyrydiad yn erbyn cyfansoddion wedi'u llenwi / PVC
Triniaeth wyneb a chaledwch	Nitriding, platio crôm, aloi bimetallic neu chwistrell twngsten-carbid	Mae Nanhaiya yn chwistrellu haen aloi ychwanegol twngsten i'w gyrraedd62 HRCy tu mewn i'r gasgen yn erbyn 58 HRC nodweddiadol
Dyfnder haen aloi	Trwch yr haen fewnol sy'n gwrthsefyll traul	Mae haen bimetallig Nanhaiya yn 2.5-3 mm - mae haen ddyfnach yn golygu ffenestr gwasanaeth y gellir ei defnyddio hirach
Clirio sgriw/casgen	Y bwlch rhwng blaen hedfan a wal turio	Rhy fawr = colli pwysau ac allbwn isel; mae bwlch tynn, cywir yn cadw effeithlonrwydd yn uchel
Goddefgarwch / uniondeb	Peiriannu manwl gywirdeb y rhan gorffenedig	Mae Nanhaiya yn dal casgenni twin conigol i ± 0.0005 mm ar gyfer ffit cyson, ailadroddadwy
Capasiti allbwn (kg/h)	Trwybwn graddedig ar gyfer y maint	Rhif y prynwr llinell waelod - parwch ef â'ch cyflymder llinell a'ch cynnyrch

Nodyn cyffredinol y diwydiant:Mae dynodiadau maint conigol fel 45/90 neu 65/132 (diamedr porthiant/marw mewn mm) yn gyffredin ar draws peiriannau conigol math SJZ, felly yn aml gellir paru casgen a nodir fel hyn ag allwthiwr presennol. Cadarnhewch bob amser yn erbyn llun neu sampl cyn archebu. Gallwch weld meintiau safonol ar eincasgen sgriw twin conigoltudalen.

Casgen sgriw twin conigol vs cyfochrog

Y cwestiwn mwyaf cyffredin y mae prynwyr yn ei ofyn yw a oes angen conigol neu acasgen sgriw twin cyfochrog. Mae'r ddau yn sgriwiau deuol, y ddau yn rhyng-rhwyll—ond mae'r geometreg yn gweddu i wahanol swyddi. Yn fyr: conigol yn rhagori ar allwthio uniongyrchol PVC/WPC o bibell, proffil a bwrdd; cyfochrog yn gryfach ar gyfer cyfansawdd, masterbatch a fformwleiddiadau llenwi uchel iawn.

Ffactor	Casgen sgriw twin conigol	Casgen sgriw twin cyfochrog
Ymddygiad bwydo	Agor porthiant mawr - cymeriant gwell ar gyfer powdr dwysedd isel ei swmp	Bwydo mwy unffurf ar gyfer bwydo cyfansawdd a phelenni
Cywasgu	Cywasgiad uchel wedi'i ymgorffori yn y geometreg taprog	Cywasgiad mwy cyson ar hyd diamedr sefydlog
Gwres / cneifio	Prosesu ysgafnach, wedi'i reoli - da ar gyfer PVC sy'n sensitif i wres	Cneifio uwch - gwell ar gyfer cymysgu a gwasgariad dwys
Defnydd nodweddiadol	Pibell PVC, proffil, taflen, WPC, teilsen resin	Masterbatch, cyfansawdd, uchel-CaCO₃ a gwaith llawn gwydr
Cynnal a chadw	Mae angen monitro traul a chlirio yn agos wrth y tapr	Yn aml yn haws safoni geometreg ac ailosod elfennau

Rheol fawd ddefnyddiol: os yw'ch cynnyrch terfynolynyr allwthiwr (pibell neu fwrdd yn syth oddi ar y marw), casgen sgriw twin conigol fel arfer yw'r offeryn cywir. Os ydych chi'n gwneud pelenni neu'n gwasgaru pecyn ychwanegyn heriol, edrychwch ar gasgen sgriw deuol gyfochrog - yn enwedig y math gwrth-gylchdroi ar gyfer llwythi carbonad uchel iawn. Ddim yn siŵr pa un sy'n gweddu i'ch llinell? Einsgriw sengldangosir amrediadau , conigol a chyfochrog i gyd ar ytudalen cynnyrch.

Cymwysiadau cyffredin

Oherwydd ei fod yn cyfuno bwydo cryf, cywasgiad uchel a chneifio ysgafn, mae'r sgriw a'r gasgen gefell gonigol yn geffyl gwaith allwthio PVC anhyblyg ac allwthio plastig pren. Mae'n perfformio orau ar gyfer:

Pibell PVC- cyflenwad dŵr, draeniad a phibell sianel o PVC cymysg sych.
Proffil PVC— proffiliau ffenestri a drysau, bandio ymyl a trim.
Bwrdd PVC a thaflen— bwrdd ewyn, dalen farmor a bwrdd ewyn rhydd (gweler einCasgen sgriw twin conigol bwrdd PVC).
WPC (cyfansawdd pren-plastig)— decin, paneli wal a phroffiliau o gyfansoddion llawn ffibr pren.
Cynhyrchion sy'n seiliedig ar AG a theils resin— gan gynnwys teilsen to resin rhychiog a phroffiliau llawn PE.
PVC pelletizing— troi cymysgedd sych PVC yn ronynnau i'w defnyddio i lawr yr afon.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Casgen sgriw twin conigol wedi'i ffurfweddu ar gyfer allwthio bwrdd PVC ac ewyn.

Sut i ddewis y gasgen sgriw twin conigol gywir

Daw'r dewis i lawr i dri chwestiwn: pa ddeunydd ydych chi'n ei redeg, pa allbwn sydd ei angen arnoch chi, a pha mor sgraffiniol yw eich fformiwleiddiad? Defnyddiwch y matrics isod fel man cychwyn, yna cadarnhewch yr union faint yn erbyn eich peiriant.

Eich deunydd / angen	Cyfluniad a awgrymir	Dewis arwyneb / deunydd
Pibell PVC anhyblyg a phroffil	Geometreg gonigol safonol o faint i'ch allwthiwr (e.e. 55/110, 65/132)	38CrMoAlA Nitrided ar gyfer PVC glân, llenwi isel
PVC + llenwad CaCO₃ uchel	Conigol gyda parth gwisgo atgyfnerthu, neu gam i fyny i wrth-gylchdroi cyfochrog	Haen carbid bimetallig / twngsten (62 HRC) ar gyfer sgraffinio
WPC / cyfansoddion pren-ffibr	Conigol gydag awyru cryf ac amddiffyniad traul	Bimetalig - mae llenwyr ffibr pren + yn sgraffiniol iawn
Bwrdd / taflen ewyn PVC	Tiwnio conigol ar gyfer tymheredd toddi rheoledig a phwysau sefydlog	Nitrided neu bimetallic yn dibynnu ar lefel llenwi
Allbwn uchel ar yr un ôl troed	Cymhareb diamedr mwy a/neu hyd effeithiol hirach	Cydweddwch galedwch i redeg oriau a llwyth llenwi

Beth bynnag yw'r ateb, y cam pwysicaf un yw paru'r gasgen â'ch peiriant presennol. Mae rhannau conigol i bob pwrpas wedi'u teilwra i'r allwthiwr y maent yn rhedeg ynddo, felly mae llun - neu sampl gyda'r dimensiynau allweddol (diamedr porthiant / marw, pellter canol, hyd cyffredinol a manylion fflans) - yn gadael inni ddyfynnu rhan union ffit yn hytrach na rhan "digon agos". Os oes angen y llinell gyfan arnoch yn hytrach na'r gydran, rydym hefyd yn adeiladupeiriannau allwthiwr cyflawn.

Sylfeini gosod a gwifrau

Mae casgen drachywiredd yn perfformio dim ond os caiff ei osod yn sgwâr, yn lân ac wedi'i gynhesu'n gywir. Mae'r camau isod yn drosolwg cyffredinol - dilynwch weithdrefnau llawlyfr a chloi eich peiriant adeiladu bob amser.

Pŵer i lawr a chloi allan.Ynyswch y gyriant a'r holl wresogyddion cyn tynnu'r hen gasgen. Cadarnhewch sero egni cyn i chi ddechrau.
Glanhewch yr wynebau paru.Tynnwch hen seliwr, carbon a burrs o flanges a lleoli wynebau felly y seddi gasgen newydd heb afluniad.
Mowntio ac alinio.Gosodwch y gasgen gonigol i'r blwch gêr / cwt bwyd anifeiliaid, gan wirio crynoder a bod y sgriwiau'n troi'n rhydd â llaw cyn defnyddio pŵer.
Gwifrwch y parthau gwresogydd.Ailgysylltu gwresogyddion band ac oeri fesul parth (porthiant → cywasgu → mesuryddion), a pharu pob thermocwl i'r sianel rheolydd cywir fel nad oes unrhyw barth wedi'i groes-wifro.
Gosodwch broffil socian.Dewch â'r gasgen i fyny i dymheredd yn araf a gadewch iddo socian fel bod dur a thoddi yn gyfartal cyn i chi ddechrau'r sgriwiau - mae dechrau oer yn peryglu difrod torque.

Awgrym parth gwresogydd:cadwch y parth bwydo oeraf a chamwch y tymheredd i fyny tuag at y marw. Parthau anwastad neu wedi'u cam-fapio yw un o'r achosion mwyaf cyffredin o ymchwydd a rhediadau du - mae'n werth eu gwirio ddwywaith ar ôl unrhyw newid baril.

Datrys problemau a gwisgo

Mae'r rhan fwyaf o broblemau casgen gonigol yn cyhoeddi eu hunain fel allbwn ansefydlog, gorgynhesu neu gynnyrch diraddio. Defnyddiwch y tabl hwn i symud yn gyflym o symptom i achos tebygol i'w drwsio.

Symptomau	Achos tebygol	Atgyweiria
Allbwn yn amrywio / ymchwydd	Anghysondeb porthiant, hediadau treuliedig, neu drifft tymheredd	Gwirio porthiant, gwirio amser parth, mesur clirio sgriw/casgen
Gorboethi	Anghydbwysedd gwresogydd, ffrithiant gormodol, neu oeri wedi'i rwystro	Archwiliwch bob parth a chylched oeri; ail-fapio thermocyplau
Plastigu gwael	Gosodiad sgriw anghywir neu dwll baril wedi treulio	Gwirio cyfluniad; gwiriwch am gliriad mwy o draul
Llinellau du / rhediadau	Mannau marw yn dal deunydd diraddiedig, neu dylliad â sgôr	Glanhewch a glanhewch yn drylwyr; archwilio turio ac arwyneb sgriw
Gwisgo gormodol / cyflym	Llenwr sgraffiniol, cynnal a chadw gwael, neu galedwch o dan y fanyleb	Uwchraddio i gasgen bimetallig / twngsten-carbid; tynhau cynnal a chadw

Mae gwisgo'n normal - y nod yw ei wneud yn araf ac yn rhagweladwy. Mae llenwyr sgraffiniol (CaCO₃, ffibr pren, gwydr) yn ymosod ar y turio ac yn hedfan gyflymaf, a dyna'n union pam mae haen fewnol ddyfnach, galetach yn talu amdani'i hun. Mae arwyneb ychwanegu twngsten 62 HRC yn para'n hirach yn erbyn y cyfansoddion hynny na gorffeniad 58 HRC safonol, gan ymestyn y cyfnod rhwng ailadeiladu.

Rhestr wirio cynnal a chadw

Mae gwiriadau byr, rheolaidd yn atal y methiannau drud. Cynnwys y rhain yn eich trefn arferol:

Cyfwng	Gwirio	Gweithred
Pob sifft	Tymheredd parth ac amp	Darlleniadau log; ymchwilio i unrhyw ddrifft o'r llinell sylfaen
Wythnosol	Ansawdd toddi a gorffeniad wyneb	Gwyliwch am rediadau, geliau neu newid allbwn newydd
Yn fisol	Gwiriad tyllu/sgriw glanhau a gweledol	Glanhau mannau marw; chwiliwch am sgôr neu afliwiad
Chwarterol	Clirio sgriw/casgen	Mesur y bwlch; cymharu â manyleb i olrhain cyfradd gwisgo
Yn ôl yr angen	Uniondeb gwresogydd a thermocwl	Amnewid bandiau/synwyryddion a fethwyd cyn iddynt achosi cynnyrch gwael

Cwestiynau cyffredin

Beth yw casgen sgriw twin conigol?

Mae'n gydran allwthio deuol taprog lle mae dwy sgriw gonigol yn cylchdroi y tu mewn i gasgen gonigol gyfatebol. Mae'r tapr yn cywasgu ac yn plastigoli deunydd dros gyfnod byr, gan wneud y gasgen sgriw gonigol yn ddelfrydol ar gyfer pibell PVC, proffil, dalen ac allwthio WPC.

Ar gyfer pa ddeunyddiau y mae'n well ei ddefnyddio?

PVC anhyblyg (pibell, proffil, bwrdd a dalen), cyfansawdd plastig pren, proffiliau wedi'u seilio ar AG a theils resin, ynghyd â pheledu PVC. Mae'n trin powdrau cymysg sych dwysedd isel yn arbennig o dda diolch i'w gymeriant porthiant mawr.

Sut mae'n wahanol i gasgen sgriw twin cyfochrog?

Mae casgen gonigol yn tapio ac yn adeiladu cywasgiad uchel gyda chneifio ysgafn, sy'n gweddu i allwthiad uniongyrchol PVC/WPC. Acasgen sgriw twin cyfochrogyn cadw diamedr cyson a chneifio uwch, sy'n addas ar gyfer cyfansoddion, masterbatch a fformwleiddiadau llenwi uchel iawn.

Beth yw'r cliriad nodweddiadol rhwng sgriw a gasgen?

Clirio yw'r bwlch bach rhwng y blaen hedfan a'r wal turio. Fe'i gosodir yn dynn ac yn gywir ar ran newydd; wrth iddo agor o draul, allbwn a gostyngiad pwysau. Ei fesur o bryd i'w gilydd yw'r ffordd fwyaf clir o olrhain traul casgen.

Sut mae gosod casgen sgriw twin conigol?

Pŵer i lawr a chloi allan, glanhewch yr wynebau paru, mowntio ac alinio fel bod y sgriwiau'n troi'n rhydd, gwifrau pob parth gwresogydd a thermocwl yn gywir, yna dod â'r gasgen i fyny i dymheredd yn araf a'i socian cyn cychwyn y sgriwiau.

Beth sy'n achosi traul mewn casgenni sgriw twin conigol?

Yn bennaf llenwyr sgraffiniol fel calsiwm carbonad, ffibr pren a gwydr, wedi'u gwaethygu gan gyrydiad o brosesu PVC, cynnal a chadw gwael a chaledwch heb ei nodi. Mae haen ddyfnach bimetallig neu twngsten-carbid yn gwrthsefyll y tri yn llawer gwell.

Pa mor aml y dylid archwilio neu ailosod y gasgen?

Gwnewch wiriadau gweledol a glanhau'n fisol a mesurwch y cliriad bob chwarter. Mae amseriad ailosod yn dibynnu ar lwyth llenwi ac oriau rhedeg - olrhain y duedd gwisgo yn hytrach nag aros am fethiant, ac ailadeiladu neu ailosod unwaith y bydd y cliriad yn symud heibio'r fanyleb.

Sut mae dewis y maint cywir ar gyfer fy llinell allwthio?

Cydweddwch y gymhareb diamedr a hyd â'ch model allwthiwr a'ch allbwn targed, yna dewiswch driniaeth arwyneb yn seiliedig ar ba mor sgraffiniol yw eich fformiwleiddiad. Anfonwch luniad neu sampl gyda dimensiynau allweddol fel bod y gasgen yn ffit yn union, nid yn frasamcan.

Angen casgen sgriw twin conigol sy'n cyfateb i'ch peiriant?

Anfonwch eich llun atom - neu sampl gyda'r dimensiynau allweddol - a bydd ein peirianwyr yn nodi sgriw a gasgen deuol gonig union-ffit gyda'r caledwch cywir ar gyfer eich deunydd. Gyda phrosesu nitriding, bimetallig a thwngsten-carbid mewnol, rydym yn adeiladu rhannau sy'n cyrraedd 62 HRC y tu mewn i'r turio am fywyd gwasanaeth hir.
