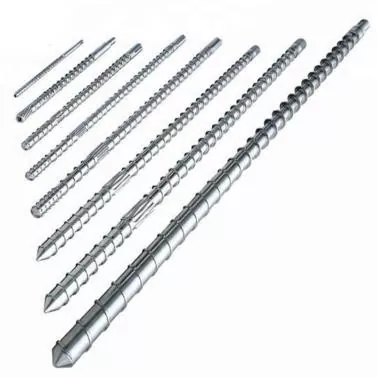

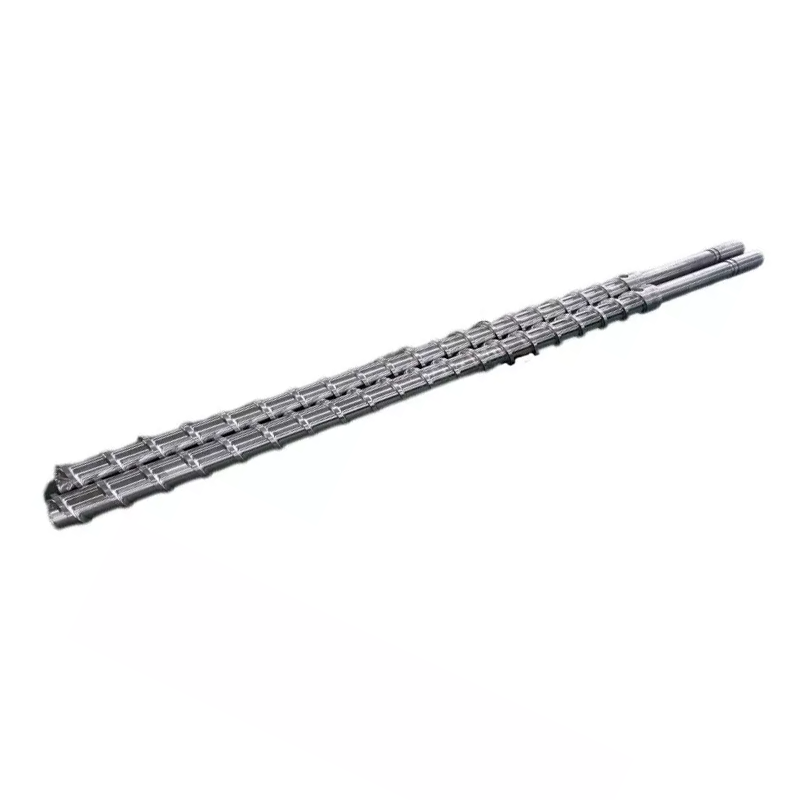

Sgriw Sengl Math Graddol

Mae'r sgriw sengl graddol hon wedi'i wneud o ddur 38CrMoala. Mae deunydd crai yn hanfodol i berfformiad sgriwiau, ac rydym yn dewis dur cryfder uchel sy'n gwrthsefyll traul gan gynhyrchwyr dur Tsieineaidd enwog sy'n bodloni safonau cenedlaethol (GB / T 3077).

Rhennir allwthwyr sgriw sengl math tgradual Nanhaiya yn dair adran yn seiliedig ar eu swyddogaeth. Mae dyfnder y ffliwtiau ym mhob adran yn lleihau'n ddilyniannol heb newidiadau sydyn amlwg, gan greu strwythur llyfn, "graddol".

Mae'r adran fwydo fel arfer yn cyfrif am 20% -30% o gyfanswm hyd y sgriw. Mae'r adran gywasgu, rhan ganol y sgriw, yn cyfrif am y rhan fwyaf (40% -50%) a dyma graidd y strwythur graddol. Mae dyfnder y ffliwt yn dechrau ar ei uchafswm yn yr adran fwydo ac yn gostwng yn raddol ac yn gyfartal ar hyd y sgriw, gan ffurfio "parth cywasgu."

Mae'r adran homogenization yn cymysgu ac yn cynhyrfu'r toddi ymhellach, gan sicrhau tymheredd toddi a gludedd unffurf. Yna caiff y deunydd ei ddanfon i'r pen marw ar gyfradd pwysedd a llif sefydlog, gan sicrhau ansawdd cyson y cynnyrch allwthiol.

Mae casgenni sgriw sengl graddol Nanhaiya wedi cael nifer o ymchwil a datblygu a gwelliannau ac maent bellach wedi'u hintegreiddio i linellau cynhyrchu amrywiol weithgynhyrchwyr, gan gyflawni perfformiad o'r radd flaenaf. Rydym yn cynnig gwarant 1-2 flynedd, yn dibynnu ar y gymhareb ychwanegu deunydd penodol. Mae casgenni Nanhaiya yn mynd trwy broses nitriding, gyda haen 0.8 ~ 2m o drwch o aloi nicel-twngsten wedi'i chwistrellu wedi'i weldio ar yr ardaloedd mwyaf tebygol o draul. Mae hyn yn cynyddu caledwch wyneb y gasgen yw HRC55 ~ 62, gan hybu ymwrthedd gwisgo 2-3 gwaith.

Paramedr Technegol

Nodwedd a Chymhwysiad

Mae allwthiwr sgriw sengl graddol Nanhaiya yn cynnwys strwythur tri cham gyda rhaniadau swyddogaethol wedi'u diffinio'n glir. Gellir addasu'r paramedrau proses cyfatebol (tymheredd, cyflymder a phwysau cefn) yn rhesymegol, gan wneud gweithrediad yn llawer haws na gyda sgriwiau arbenigol.

Rheoli Tymheredd Hawdd: Mae'r gosodiad tymheredd tri cham yn dilyn egwyddor "cynnydd graddiant". Mae gan yr adran fwydo'r tymheredd isaf (dim ond ei angen i feddalu'r deunydd, megis 50-80 ° C ar gyfer prosesu AG), mae'r adran gywasgu yn cynyddu'n raddol yn y tymheredd (i gyrraedd y pwynt toddi, megis 160-180 ° C ar gyfer AG), ac mae'r adran homogenization yn sefydlogi yn y pwynt toddi (fel 180-200 ° C ar gyfer PE). Nid oes angen addasiadau tymheredd lleol cymhleth.

Cydberthynas Llinol rhwng Cyflymder ac Allbwn: O fewn ystod cyflymder rhesymol (30-150 rpm fel arfer), mae'r allbwn yn cynyddu'n fras yn llinol gyda chyflymder sgriw, gan ddileu'r angen am addasiadau iawndal aml-bwysedd cefn. Mae hyn yn ei gwneud yn addas ar gyfer gweithredwyr newydd ac yn hwyluso cynhyrchu parhaus a sefydlog ar raddfa fawr (fel allwthio parhaus 24 awr o bibellau a ffilmiau).

Gofyniad pwysedd cefn isel: Mae dyfnder groove y sgriw yn yr adran homogenization yn gyson ac yn fas, a dim ond pwysedd cefn confensiynol o 3-8 bar sydd ei angen i sicrhau unffurfiaeth toddi. Bydd pwysau cefn gormodol yn cynyddu trorym sgriw, yn cynyddu'r defnydd o ynni, a hyd yn oed yn achosi gorboethi toddi, ac mae'r paramedr proses "goddefgarwch" yn uchel.

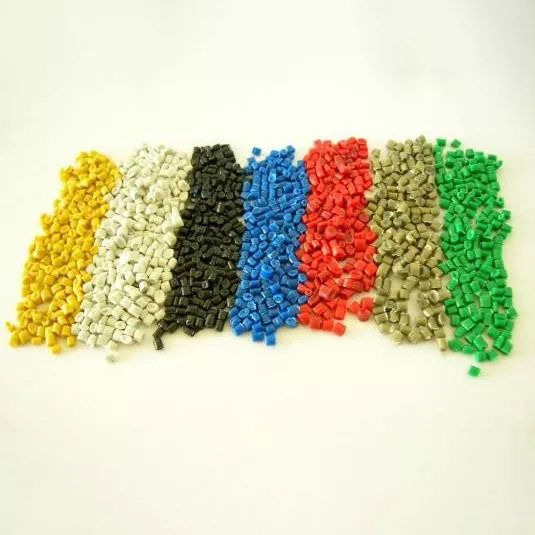

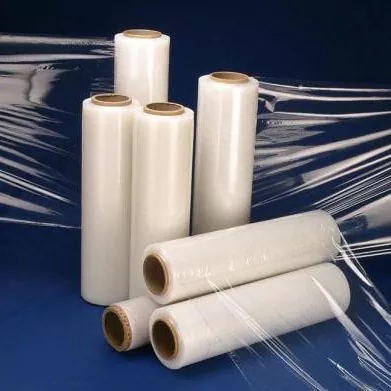

Mae'r allwthiwr sgriw sengl graddol yn addas ar gyfer cynhyrchu ffilmiau AG (polyethylen) (fel lapio bwyd, bagiau siopa archfarchnad, a bagiau dosbarthu cyflym diddos), tâp strapio PP (polypropylen), a ffilm crebachu gwres PVC (polyvinyl clorid). Gall hefyd gynhyrchu pibellau draenio PVC, pibellau dŵr PPR, pibellau nwy PE, a phroffiliau ffrâm ffenestri plastig. Gall hefyd gynhyrchu basnau plastig AG, bwcedi plastig PP, cefnffyrdd cebl PVC, a blychau storio plastig. Gall hefyd beledu deunyddiau ailgylchu PE a PP a chynhyrchu pibellau AG wedi'u llenwi â hyd at 10% o galsiwm carbonad.

Manylion Cynnyrch

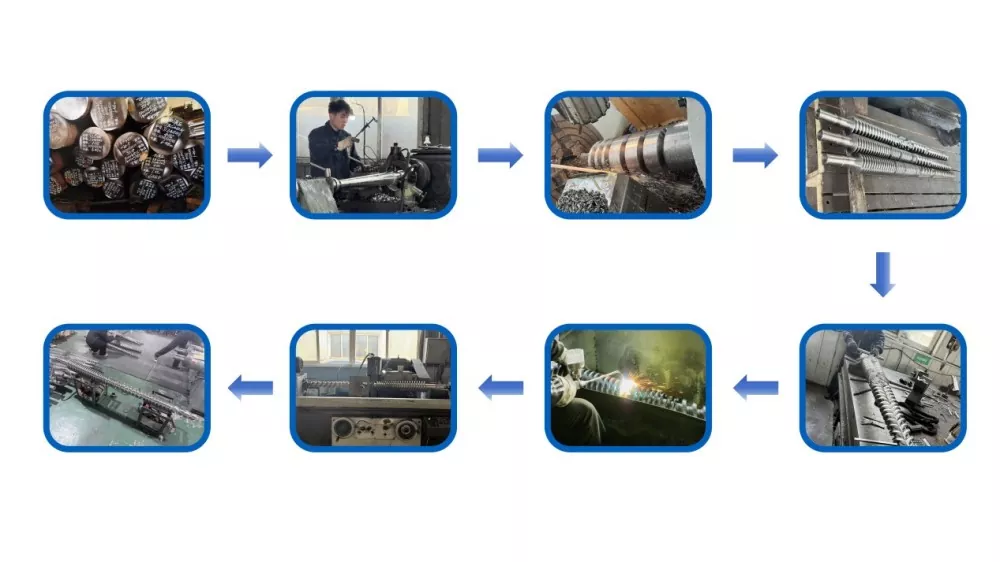

Mae prosesau tymheru uwch, peiriannu manwl, a nitriding yn sicrhau perfformiad cynhwysfawr cydrannau craidd.

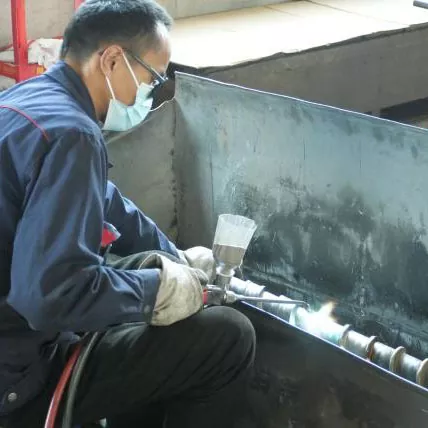

Mae ardaloedd bregus y sgriw a'r gasgen yn cael eu hatgyfnerthu â haen aloi nicel-twngsten, gan gyflawni haen drwchus 0.8-2.0mm a gwella ymwrthedd gwisgo yn sylweddol.
